Условие задачи

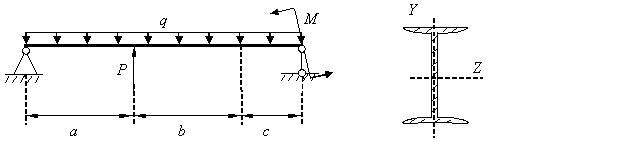

Для заданной схемы балки построить эпюру нормальных напряжений в опасном сечении балки, если а = 1 м, b = 0,5 м, с = 0,5 м, q = 5 кН/м, Р = 10 кН, М = 20 кНм, сечение − двутавр №27.
Ответ

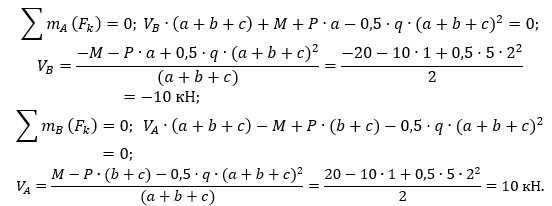

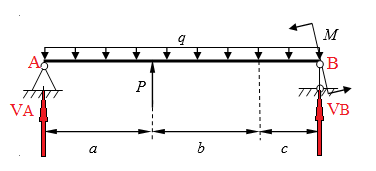

Определяем реакции опор. Для этого изобразим реакции на расчетной схеме и составляем условия равновесия балки для моментов относительно опор:
Выполним проверку, составив условие равновесия балки
