Для заданной схемы балки (рис. 2) требуется определить опорные реакции, построить эпюры изгибающих моментов, найти максимальный момент Mmax и подобрать стальную балку двутаврового
«Для заданной схемы балки (рис. 2) требуется определить опорные реакции, построить эпюры изгибающих моментов, найти максимальный момент Mmax и подобрать стальную балку двутаврового»
- Сопротивление материалов
Условие:

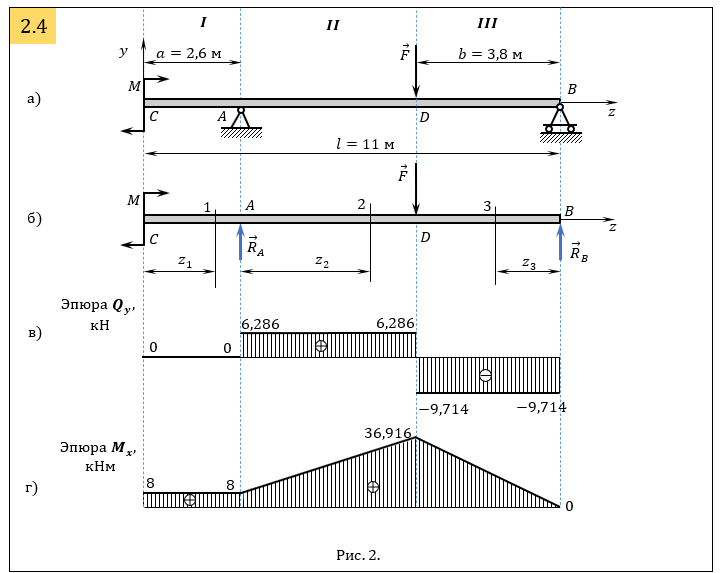

Для заданной схемы балки (рис. 2) требуется определить опорные реакции, построить эпюры изгибающих моментов, найти максимальный момент Mmax и подобрать стальную балку двутаврового поперечного сечения при
. Данные взять из табл. 2.
Таблица 2
| а, м | b, м | l, м | Изгибающий момент М, кН | Сосредоточенная сила F, кН |
| 2,6 | 3,8 | 11 | 8 | 16 |
Решение:
1. Определение реакций опор
Балка нагружена сосредоточенной силой F и сосредоточенным моментом M. Балка в точке A опирается на неподвижную шарнирную опору, в точке B на подвижную, в которых возникают лишь вертикальные реакции (внешние нагрузки вертикальные, поэтому
а в подвижной опоре реакция перпендикулярна к опорной плоскости, т.е. также вертикальна).
Освободим балку от связей заменяя их соответс...
