Условие задачи

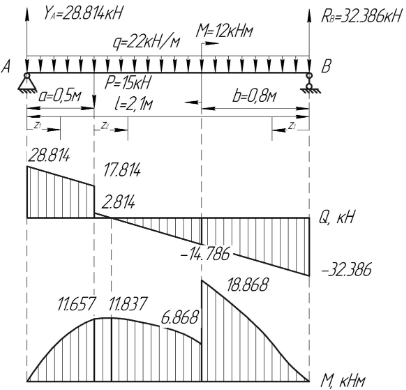

Построение эпюр М и Q. Для заданной схемы балки требуется:
1) Вычертить расчётную схему балки с соблюдением масштаба по её длине. Указать все нагрузки и расстояния в цифрах.
2) Определить опорные реакции.
3) Отметить на схеме участки балки.
4) Записать уравнение для поперечной силы Q и для изгибающего момента М для произвольного сечения на каждом участке.
5) Вычислить значения Q и М в характерных сечениях и построить эпюры Q и М.
Исходные данные:
Ответ
Определим реакции опор из уравнений равновесия:
