Для заданной схемы нагружения раскрыть статическую неопределимость и построить эпюру внутренних усилий. Схема на рисунке один.
«Для заданной схемы нагружения раскрыть статическую неопределимость и построить эпюру внутренних усилий. Схема на рисунке один.»
- Сопротивление материалов
Условие:
Для заданной схемы нагружения раскрыть статическую неопределимость и построить эпюру внутренних усилий.
Исходные данные:

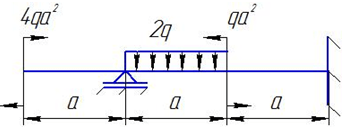

Расчетная схема:
Рис.1
Решение:

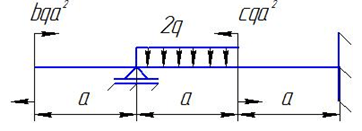

1.Изобразим схему согласно данным таблицы.
Рис.2
2.Определяем степень статической неопределимости.
S=4-3=1.
где 4число неизвестных реакций;
3число уравнений статики.
3. Выбираем основную систему и получаем эквивалентную (статически определимая система)(рис.3,а,б).
4.Записываем каноническое уравнение метода сил.
11∙X1+∆1P=0=X1=-∆1P/11 .
5.Построим эпюру изгибающих моментов от заданной нагрузки МР.
...
