Для заданной схемы стальной неразрезной балки требуется: Построить эпюры поперечных сил и изгибающих моментов; подобрать поперечное сечение двутаврового профиля.
«Для заданной схемы стальной неразрезной балки требуется: Построить эпюры поперечных сил и изгибающих моментов; подобрать поперечное сечение двутаврового профиля.»
- Сопротивление материалов
Условие:
Для заданной схемы стальной неразрезной балки (рис. 1, а) требуется:
1. Построить эпюры поперечных сил и изгибающих моментов;
2. Подобрать поперечное сечение двутаврового профиля, если Ϭadm=160 МПа.

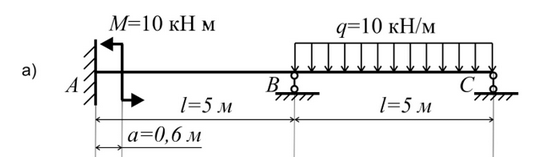

Рис. 1 Схема статически неопределимой балки
Решение:

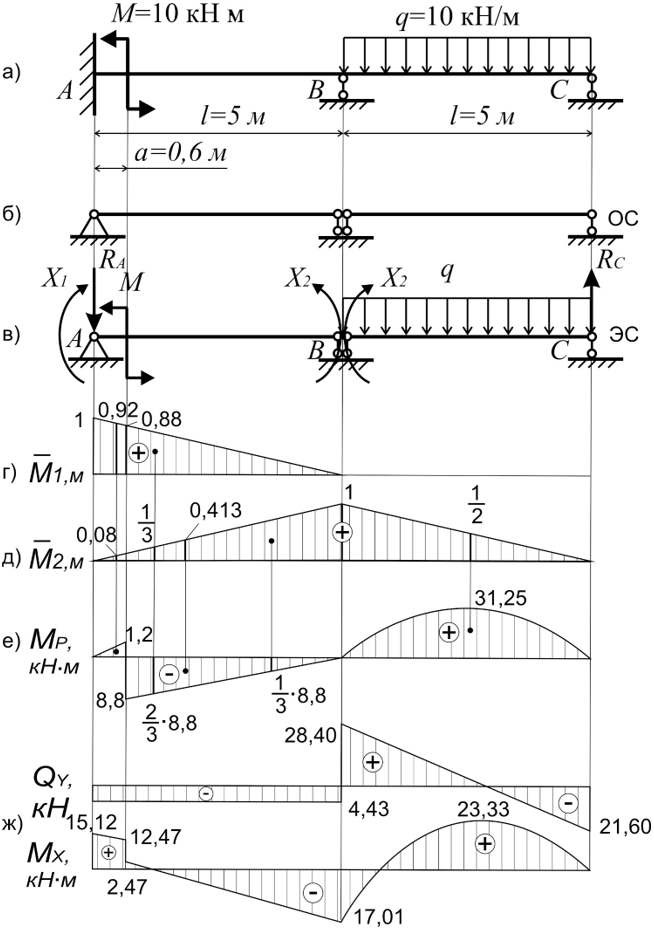

Рис. 1 Схема статически неопределимой балки, эпюры
Определяем степень статической неопределимости балки. Она равна двум (числу опор без двух плюс единица из-за наличия жесткой заделки) и выбираем основную систему.
В качестве лишних неизвестных принимаются опорный момент и изгибающий момент во врезанном шарнире В. Основная система (ОС) показана на рис. 1, б. Изображаем эквивалентную систему (ЭС), при...
