Для заданных двух схем балок требуется:

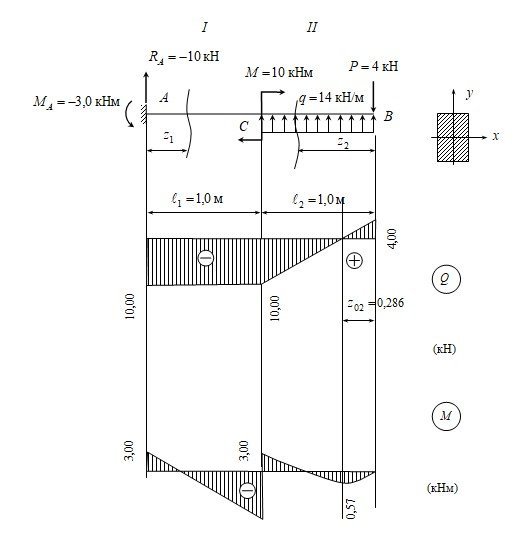

1. Записать аналитические выражения (функции) для поперечных сил Q и изгибающих моментов M для каждого участка в общем виде, построить эпюры Q и M, найти максимальный по модулю изгибающий момент

2. Подобрать для схемы «а» деревянную балку прямоугольного поперечного сечения с заданным отношением k высоты к ширине при допускаемом напряжении для схемы «б» – стальную балку двутаврового поперечного сечения при

При подборе стальной балки допускается перегрузка, не превышающая 5%.

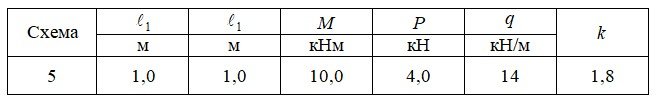

Решить задачу для схемы "а". Деревянная балка прямоугольного поперечного сечения.

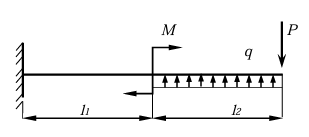

                       Схема "а".
