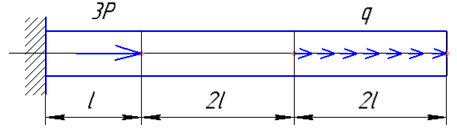

Для заданных стержневых систем построить эпюры внутренних силовых факторов. Дано: l1 = 0,3l; l = 1 м; Р = 3,5 кН; q = 2 кН/м; М = 4 кН‧м; Т = 5 кН‧м

Чугунный короткий стержень, поперечное сечение которого изображено на рис. тринадцать. один, сжимается продольной силой Р, приложенной в точке А.

Определить величину крутящего момента, при которой расчёт круглого вала даёт тот же диаметр, что и расчёт по жёсткости и найти величину соответствующего диаметра, G-80 ГПа, Tadm = 40 МПа, θadm =10 мрад/м.

Проверить на устойчивость сжатую стойку (рис. 36), если требуемый запас устойчивости должен быть не ниже [nу] = 3. Исходные данные: Рис. 36, б), F = 65кН, l = 2,4 м, материал стойки - сталь, Ст.5
