Условие:
Используя данные из таблицы 1 и расчетные схемы 1:
1. Построить эпюру внутренних сил N(x);
2. Рассчитать площади сечений исходя из заданных пропорций;
3. Построить эпюру удлинений Δℓ.
Допускаемое нормальное напряжение принять [σ] = 200 МПа.
Решение:

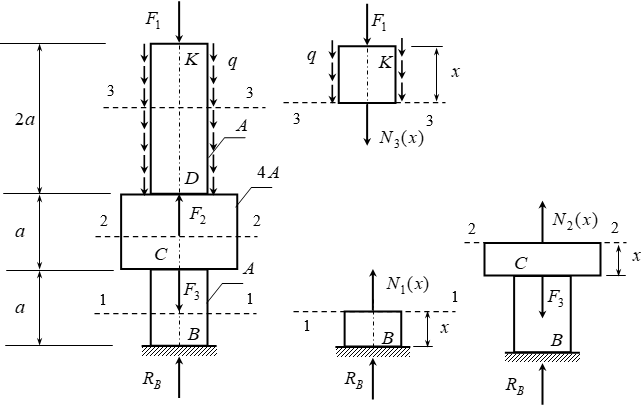

Делим брус на три участка, границами которых выступают места приложения сосредоточенных сил и мест, где меняются размеры поперечного сечения. Нумеруем границы участков буквами B, C, D, K.
Проводим сечение на каждом участке
Из условия равновесия определяем реакцию RB
