Исследование напряженно-деформированного состояния стержня  (НДС) при деформации кручения.

Для заданного стального вала провести расчет на прочность и жесткость (рис.5, таблица 5):

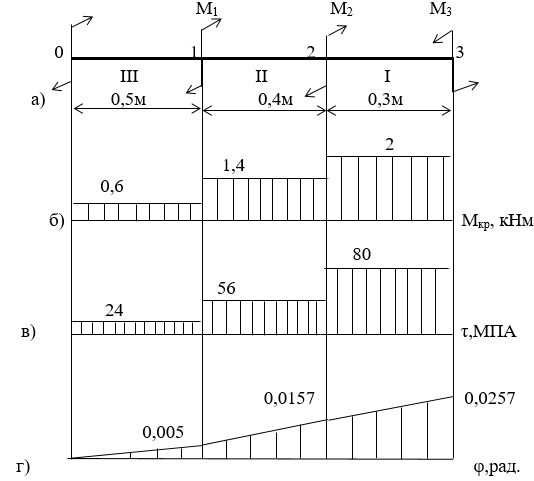

1. Определить внутренние крутящие моменты и построить их эпюры;

2. Подобрать проектные размеры двух типов поперечного сечения вала из условия прочности при [] = 80 МПа:

а) сплошное круглое;

б) кольцевое (d/D = 0,8).

3. Построить эпюры напряжений в сечениях на всех участках вала;

4. Сравнить расход материала для типов а) и б) поперечного сечения;

5. Определить для экономичного варианта относительные углы закручивания и проверить условие жесткости при =0,001 рад/м;

6. Построить эпюры углов поворота вала, приняв за начало отсчета сечение закрепления вала.

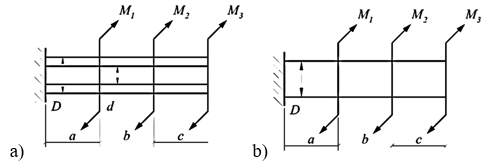

Рис. 5

Дано:

М₁=800Нм;  М₂=600Нм;  М₃= -2000Нм;  a=0,5м;  b=0,4м; c=0,3м.
