Составить аналитические выражения изменения изгибающего момента Мх и поперечной силы Qy на всех участках балок. Построить эпюры изгибающих моментов и поперечных сил, указав значения ординат во всех характерных сечениях участков балок.

Условие:

Для схемы балки требуется:

1.Вычертить расчётную схему, указав значения размеров и нагрузок;

2.Вычислить опорные реакции и проверить их;

3.Составить аналитические выражения изменения изгибающего момента М_х и поперечной силы Q_y на всех участках балок;

4.Построить эпюры изгибающих моментов и поперечных сил, указав значения ординат во всех характерных сечениях участков балок.

Исходные данные:

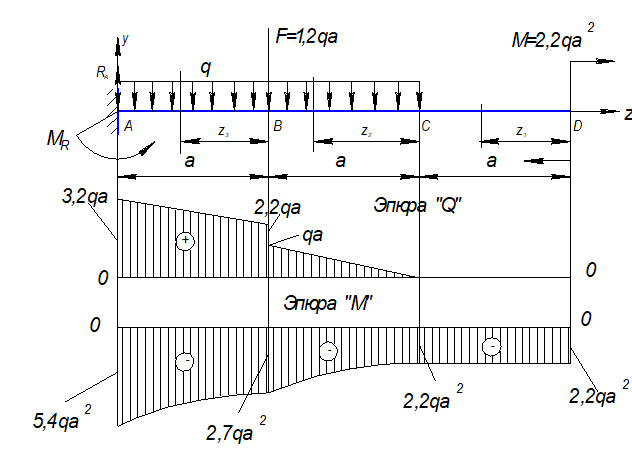

Рис. 2 Эпюры поперечных сил и изгибающих моментов.

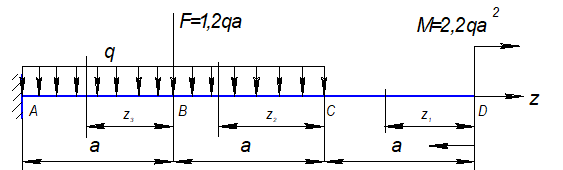

1.Вычерчиваем схему балки в произвольном масштабе, на схеме указываем размеры балки и величины приложенных нагрузок.

2.Определение реакций опор:

Составляем уравнения равновесия, из которых определяем величины неизвестных реакций опор.

Сумма моментов всех внешних сил относительно точки А.
