Условие:
Для заданного стального ступенчатого вала круглого сечения требуется:
1) определить реакцию опоры, построить эпюры крутящего момента;
2) определить диаметры сечений вала, удовлетворяющие условиям прочности и условия жесткости;
3) построить эпюру углов закручивания;
4) из тех же условий определить размер кольцевого сечения с заданным отношением внутреннего и наружного диаметров – d/D, сравнить площади кольцевого и сплошного круглого сечений вала, сделать вывод о рациональности этих форм сечения.
Для расчетов принять коэффициент запаса прочности n = 2.

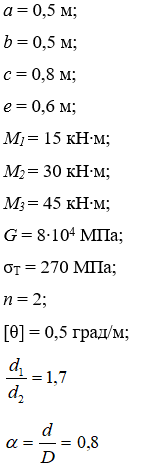

Исходные данные:
