Условие:
Из условий прочности запроектировать стержневую конструкцию, поддерживающую жёсткую балку: растянутые стержни в виде двух равнобоких уголков из стали 18КП; сжатые стержни квадратного сечения из сосны.
Таблица 1. Исходные данные к задаче 1.
Решение:

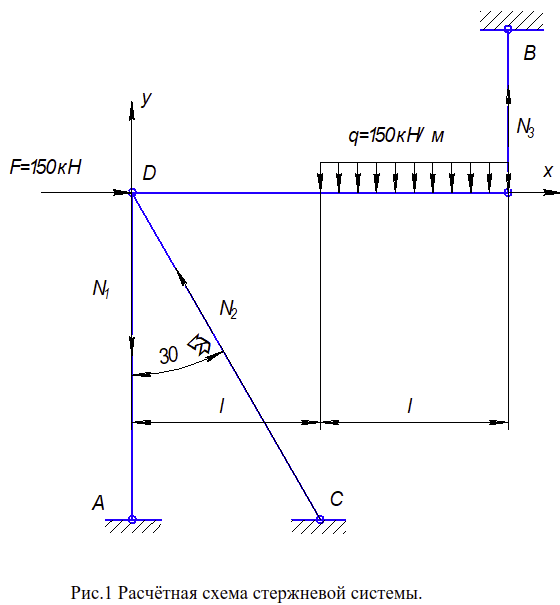

1.Рассмотрим равновесие стержневой системы. Приложим внешние силу Р, распределённую нагрузку q и реакции стержней N1 N2 N3. Составляем расчётную схему. Выбираем рациональное расположение координатных осей.

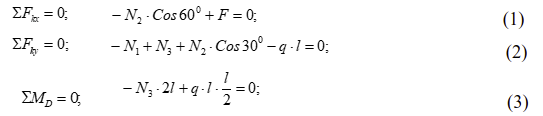

2.Составляем два уравнения равновесия для аналитического определения реакций связей:
Из уравнения (3) находим:
