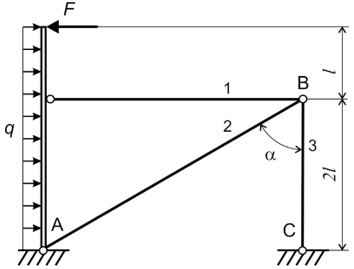

Из условия прочности запроектировать стержневую конструкцию, поддерживающую жесткую балку: растянутые стержни в виде двух равнобоких прокатных уголков из стали восемнадцать кп; сжатые стержни квадратного сечения из сосны.

Для заданного сечения: вычертить сечение в масштабе; определить координаты центра тяжести сечения; определить положение главных центральных осей инерции сечения; определить главные моменты инерции сечения.

Для системы (рис. 2.24а) заданы линейный размер a, площади поперечных сечений стержней АB и AD равными F, а площадь поперечного сечения стержня АС равной 2F.

Дано: F1 = 16 кН; F2 = 15 кН; F3 = 10 кН; E = 2 × 10 в 5 степени; А1 = 1,1 см2; A2 = 1,8 см2. Найти △l. Построить эпюры продольных сил и нормальных напряжений.
