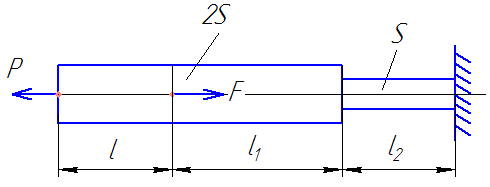

К консольному стержню переменного поперечного сечения приложены сосредоточенные силы F и P. Требуется:

1) построить эпюру нормальной силы (в долях P);
2) построить эпюру нормальных напряжений (в долях P/S);
3) построить эпюру перемещений (в долях Pl/ES);
4) определить из условия прочности по максимальным напряжениям допустимое значение параметра нагрузки P;
5) при найденном значении параметра нагрузки P вычислить перемещение свободного конца стержня.

Дано:

l1 = 1,5l;

l2 = l;

F = 4P;

l = 0,2 м;

S = 2 см2;

n = 2;

σТ = 320 МПа;

Е = 2×105 МПа

Решение:

1. Разбиваем брус на участки. Определяем продольную силу по участкам.

N1 = P

N2 = P 4P = 3P

N3 = P 4P = 3P

Строим эпюру продольных сил.

2. Определим нормальные напряжения на участках.

Строим эпюру нормальных напряжений.

3. Определим перемещения на участках.
