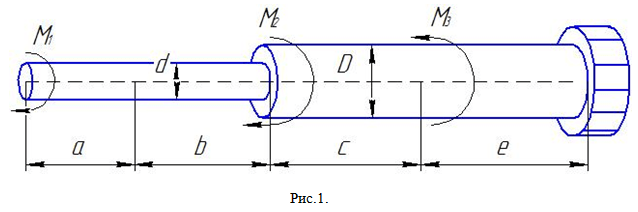

К ступенчатому валу из Стали 4([τ_кр ]=105 МПа с отношением диаметров D/d=2 приложены вращающие моменты. Из условия прочности при кручении определить диаметр вала. Построить эпюру углов закручивания.

Дано:

1. Определение внутренних усилий и напряжений. В защемлении возникает опорный момент M, вычислять которого нет необходимости, поскольку внутренние усилия станем определять, рассматривая брус со свободного конца. Методом сечений находим внутренние усилия на каждом из участков, составляя сумму моментов относительно продольной оси бруса . строим эпюру внутренних усилий (рис.2,б).
