Определить напряжение и проверить прочность тяги 6-7 двойного управления рулем высоты при действии на каждую штурвальную колонку (рис. 10.29) расчетной нагрузки Рр=1,8 кН в двух направлениях, если H=0,8 м, r=0,08 м, l6-7=1,2 м.
«Определить напряжение и проверить прочность тяги 6-7 двойного управления рулем высоты при действии на каждую штурвальную колонку (рис. 10.29) расчетной нагрузки Рр=1,8 кН в двух направлениях, если H=0,8 м, r=0,08 м, l6-7=1,2 м.»
- Сопротивление материалов
Условие:
Определить напряжение и проверить прочность тяги 6-7 двойного управления рулем высоты при действии на каждую штурвальную колонку (рис. 10.29) расчетной нагрузки Рр=1,8 кН в двух направлениях, если H=0,8 м, r=0,08 м, l6-7=1,2 м. Тяга выполнена трубчатого сечения D×d=45×40 мм из алюминиевого сплава с характеристиками σв=440 МПа, Е=7×104 МПа, σпц=350 МПа.

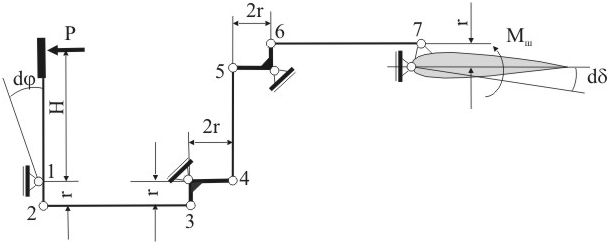

Рисунок 10.29
Решение:

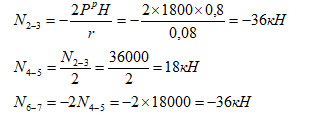

1. Определим усилия в стержнях.
При изменении направления усилия на штурвальную колонку усилия в тягах только изменят знак.
2. Определим геометрические характеристики сечения тяг.
Для кольцевого сечения:
площадь сечения-
