Определить несущую способность колонны, нагруженной внецентренной силой F. Принять значения: расчётное сопротивление материала R = 240 МПа, коэффициент условий работы
- Сопротивление материалов
Условие:
Определение несущей способности внецентренно-сжатого стержня большой жесткости.
Определить несущую способность колонны, нагруженной внецентренной силой F. Принять значения: расчётное сопротивление материала R = 240 МПа, коэффициент условий работы
Построить эпюру нормальных напряжений. Сравнить полученные значения напряжений с напряжениями при центральном приложении нагрузки. Построить ядро сечения.
Исходные данные
ez = 1 см - координата полюса по оси Z,
ey = 2 см - координата полюса по оси Y.
Решение:
Из таблиц проката выбираем необходимые данные для уголка ∟1409010:
Размеры:
В=14 см; b=9 см; z0=2.12 см; у0=4.58 см.
Площадь и моменты инерции:
А1=22.2 см2; Iz1=444 см4; Iy1=146 см4.

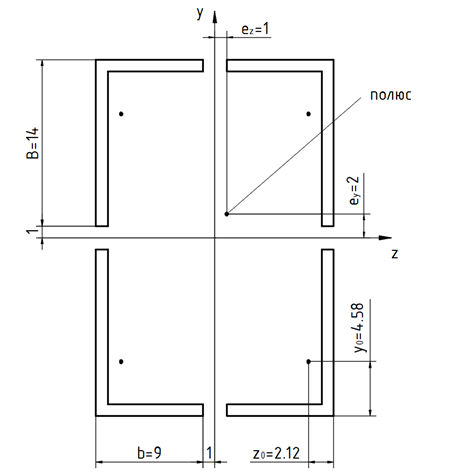

Чертим схему сечения в масштабе длин. Проводим главные оси и указываем местоположение полюса точки приложения силы. Все размеры на схеме в сантиметрах.
Определяем геометрические характеристики сечения:
