Условие:

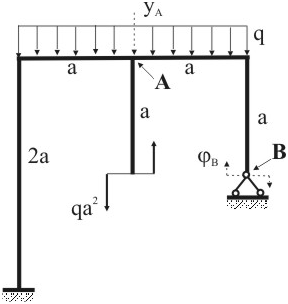

Определить вертикальное перемещение yA сечения A и угол поворота φB сечения B для плоской рамы, приведенной на рисунке 8.27.
Рисунок 8.27
Решение:

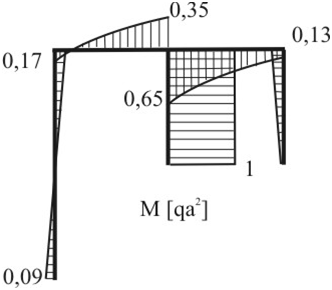

1. Вспользуемся эпюрой изгибающих моментов от основных нагрузок, которая построена на рисунке 8.20.
Рисунок 8.20
2. Для определения перемещения yA построим эпюру изгибающих моментов от единичного усилия и перемножим ее на эпюру от основных нагрузок.
а) Приложим единичное усилие к основной системе в точке A в направлении искомого перемещения (рис. 8.28а).
