Условие задачи
Определить запас устойчивости продольно нагруженной стойки (рис. 10.28а) при двух вариантах ее изготовления из двух швеллеров №5 и двух полос (рис. 10.28б, в). При расчете принять P=200 кН. Материал стойки- сталь с механическими характеристиками σпц=220 МПа, σт=280 МПа, Е=2×105 МПа.

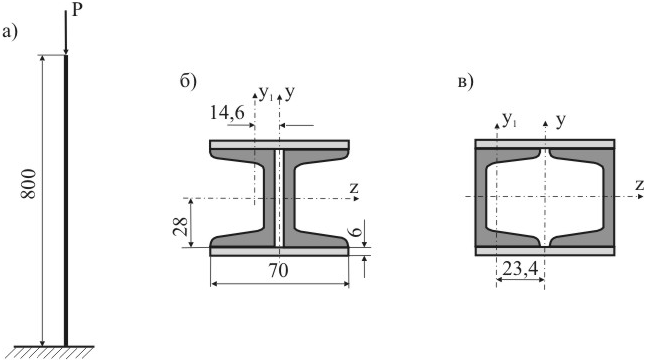

Рисунок 10.28
Ответ
I. Рассмотрим первое расположение швеллеров, приведенное на рисунке 10.28б.
1. По ГОСТ 8240-72 для швеллера №5 находим:
2. Вычислим моменты инерции сечения, показанного на рис. 10.28б, относительно осей z и y.
Потяни
