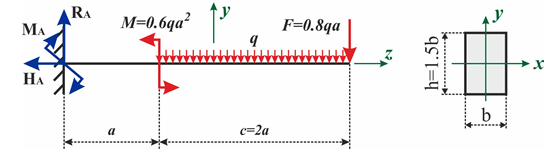

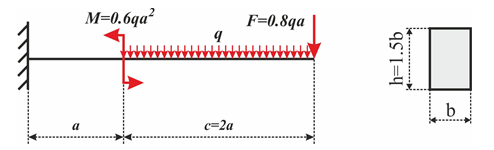

Постройте эпюры поперечных сил ку игрек и изгибающих моментов м икс. Подобрать из условия прочности размер поперечного сечения балки. Схема 4

Для предложенной схемы балки необходимо: построить эпюру поперечных (перерезывающих)сил Qy, построить эпюру изгибающих моментов Mx, выполнить подбор поперечного сечения балки по условию прочности.

Для балки требуется: 1. Построить эпюры поперечных сил и изгибающих моментов . 2. Из условия прочности по нормальным напряжениям подобрать прокатное двутавровое поперечное сечение.

Дано: F1 = 16 кН; F2 = 15 кН; F3 = 10 кН; E = 2 × 10 в 5 степени; А1 = 1,1 см2; A2 = 1,8 см2. Найти △l. Построить эпюры продольных сил и нормальных напряжений.
