Условие:

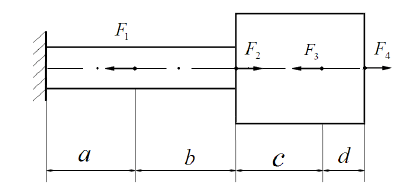

Осевое растяжение и сжатие стержня (прямого бруса)
1) построить эпюру продольных сил: N;
2) подобрать размеры поперечного сечения стержня;
3) вычислить нормальные напряжения во всех характерных сечениях и построить эпюру напряжений;
4) вычислить величину продольной абсолютной деформации каждого участка;
5) определить удлинение всего стержня;
6) Подсчитать допускаемую абсолютную деформацию и сравнить с найденной.

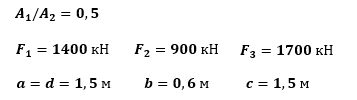

Исходные данные:
Поперечное сечение – прямоугольное
ширина = 3a высота = a
Решение:

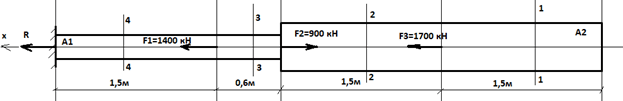

1. Составим расчетную схему.
2. Определим реакцию в заделке.
3. Определим внутренние продольные силы в каждом сечении стержня.
Сечение 1 1
