Условие задачи

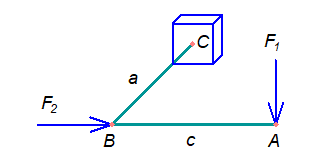

Подобрать размеры круглых поперечных сечений двух участков стального бруса с ломаной геометрической осью.
Исходные данные:
с = 1,4 м;
a = 1,2 м;
F1 = 20 кН;
F2 = 35 кН;
[σ]и = 200 МПа;
[σ]р = 165 МПа
Ответ
1. Определим внутренние силовые факторы. Чтобы не находить реакции опор в заделке будем рассматривать равновесие правых отсеченных частей бруса. С каждым участком свяжем правую систему координат XiYiZi, где ось Xi направлена вдоль оси стержня. Начало координат выбираем в т. А. На остальных участках направление осей получается перемещением без вращения вокруг оси Xi исходной тройки векторов по оси ломаного стержня.
