Условие:

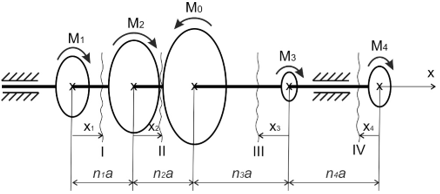

Построить эпюры крутящих моментов, касательных напряжений и углов закручивания на отдельных участках исследуемого вала при вариации приводного момента М0 и вариациях значений Мi на отдельных участках вала.

Исходные данные: a=14 мм; М1=420 Н·мм; М2=640 Н·мм; М3=140 Н·мм; М4=280 Н·мм; [τ]=70 МПа; [φ]=4’=4π/(60·180)=1,16·10-3 рад; n1=1,5; n2=1,5; n3=2; n4=2,5.

Решение:

1. Построим эпюры крутящих моментов Мкр. Делим вал на участки и присваиваем номер каждому участку. В нашем примере четыре участка.

Методом сечений определяем крутящие моменты на каждом участке:

1 участок (рассматриваем равновесие левой части вала):

Mкр1=M1=420 Нмм

2 участок (рассматриваем равновесие левой части вала):

Mкр2=M1+ M2=420+640=1060 Нмм

3 участок (рассматриваем равновесие правой части вала):

Mкр3=-M3-M4=-140-280=-420 Нмм

4 участок (рассматриваем равновесие правой части вала):

Mкр4=-M4=-280 Нмм

По полученным значения строим эпюры крутящих моментов. По скачку эпюры в сечении ...
