Условие задачи

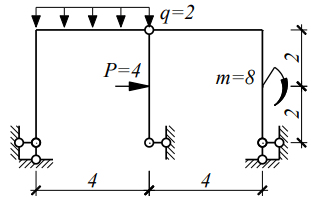

Построить эпюру изгибающих моментов «консольным способом» для приведенной схемы.
Единицы измерения: м, kH (на схемах условно не показаны).
Ответ
1. Кинематический анализ:
1 этап:
W = Л = (3К Ш Со) = (32 2 4) = 0 система статически определима при условии ее геометрической неизменяемости.
2 этап:
- диски ДA-D, ДD-С, Д0 соединены с помощью шарниров A, D, C и образуют ГНС (принцип 1);
- диск ДBD прикрепляется с помощью шарнира D и стержня B и образуют ГНС (принцип 2).
