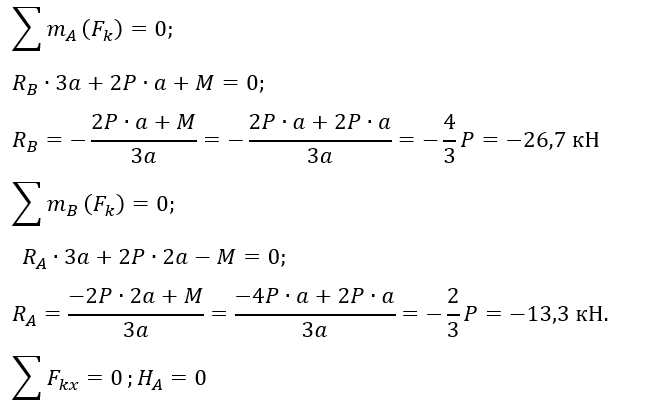

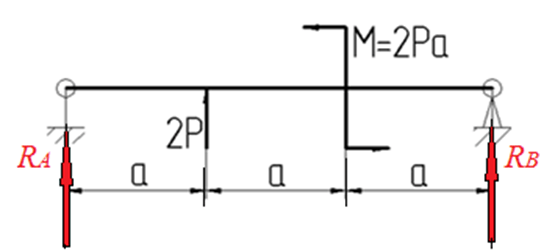

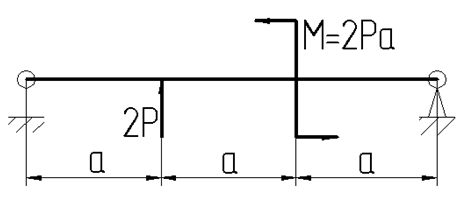

Построить эпюру Мизг. Определяем реакции опор. Для этого изобразим реакции на расчетной схеме и составляем уравнение равновесия балки для моментов относительно опоры:

Для заданной схемы вала, находящегося в равновесии, из условий прочности и жесткости подобрать диаметр вала, если скручивающие моменты ... допускаемый угол скручивания [φ]=0,05 o , модуль сдвига G = 80 ГПа. м

Первый стержень шарнирно-стержневой системы изготовлен короче проектного размера на величину  δ = 2 мм. Площади поперечного сечения стальных стержней равны А1 = 0,8 * 10-3м2,  А2 = 1,2 * 10-3м2; Е = 2 * 105 МПа. (рисунок 3).

Задана плоская составная стержневая конструкция. Используя исходные данные, расчетную схему и результаты расчета реакций опор этой составной конструкции требуется построить эпюры внутренних продольных
