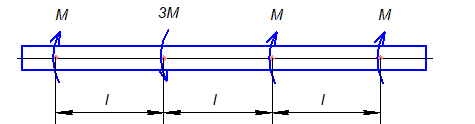

Построить эпюры внутренних силовых факторов при кручении валов. Дано: l = 0,16 м; M = 40 кH∙м Разбиваем вал на участки. Определяем крутящие моменты на участках.

Построить эпюры поперечных сил и изгибающих моментов для балки, изображенной на рис. 9,а. Рис.9. Изгиб: а) – балка под нагрузками; б) – балка с отброшенными опорами и нанесенными реакциями опор; в) – эпюра поперечных сил – Q;

Для заданной стальной балки из условия прочности подобрать номер двутавра по ГОСТ 8239-89 и произвести полную проверку на прочность.

Для поперечных сечений прямоугольной и круглой формы, которые нагружены перерезывающей силой Qy, определить и построить эпюры вертикальной составляющей касательных напряжений.
