Условие задачи

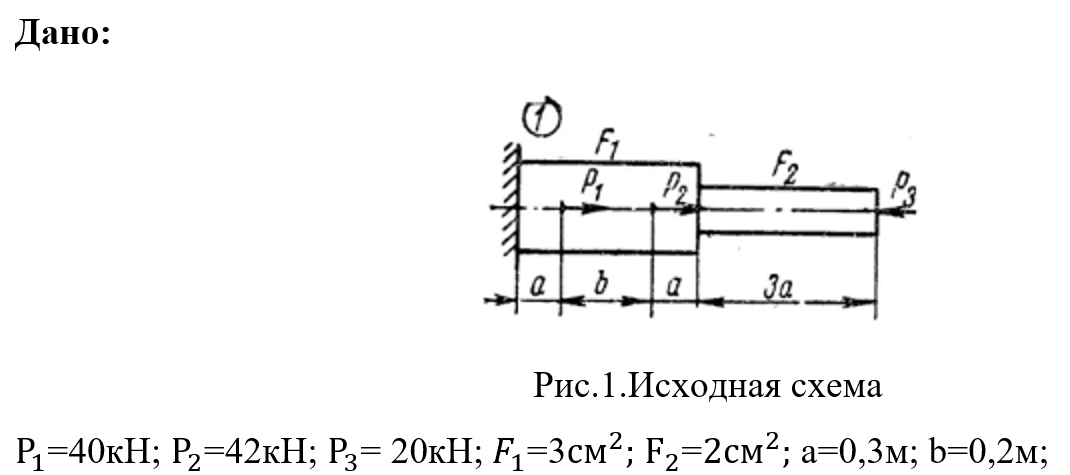

Построить по длине бруса эпюры продольных сил, нормальных напряжений и перемещений поперечных сечений. Вычислить коэффициент запаса по отношению к пределу текучести, если материал бруса сталь Ст.3, σT=240H/мм2
Ответ

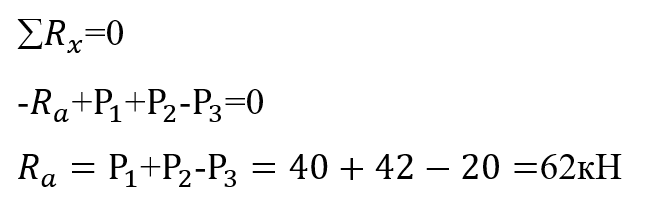

Определим продольную силу Ra возникающую в жесткой заделке А. Составим уравнение равновесия имеющихся сил вдоль оси Ox.
Разобьём стержень на участки, начиная от закреплённого конца. Границами участка являются сечения, в которых приложены внешние силы, либо в которых изменяются площади поперечных сечений.
Рассматриваемый стержень имеет четыре участка. Продольные силы в поперечных сечениях стержня п...
