При заданном допускаемом касательном напряжении из условия прочности определить диаметр вала, округлив его до ближайшего из следующих значений 30, 35, 40, 45, 50, 60, 70, 80, 90, 100, 200 мм.

«При заданном допускаемом касательном напряжении из условия прочности определить диаметр вала, округлив его до ближайшего из следующих значений 30, 35, 40, 45, 50, 60, 70, 80, 90, 100, 200 мм.»
  • Сопротивление материалов

Условие:

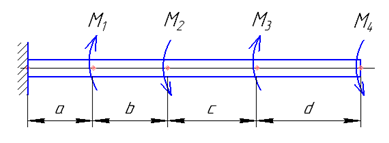

Жестко защемленный одним концом стальной стержень (модуль сдвига   кН/см2) круглого поперечного сечения скручивается четырьмя моментами .

Требуется:

1) построить эпюру крутящих моментов;

2) при заданном допускаемом касательном напряжении  кН/см2 из условия прочности определить диаметр вала, округлив его до ближайшего из следующих значений 30, 35, 40, 45, 50, 60, 70, 80, 90, 100, 200 мм;

3) построить эпюру углов закручивания  поперечных  сечений  стержня.

Исходные данные:

a = 1,4 м;

b = 1,6 м;

c = 1 м;

d = 1,8 м;

М1 = 2 кH∙м;

М2 = 5 кH∙м;

М3 = 1 кH∙м;

М4 = 1,2 кH∙м;

Решение:

Дано:

a = 1,4 м;

b = 1,6 м;

c = 1 м;

d = 1,8 м;

М1 = 2 кH∙м;

М2 = 5 кH∙м;

М3 = 1 кH∙м;

М4 = 1,2 кH∙м;

кН/см2;

кН/см2

1. Определяем реактивный момент, возникающий в жесткой заделке.

Обозначим момент в задел...
