Условие задачи
Расчет центрально сжатого стержня на устойчивость.
а=3, б=3, в=4, г=3, д=3, е=4
Для заданного стержня требуется:
1. Из расчета на устойчивость с помощью таблиц коэффициентов снижения допускаемых напряжений определить размеры сечения стержня.
2. Определить величину критической силы.
3. Определить фактический коэффициент запаса устойчивости.

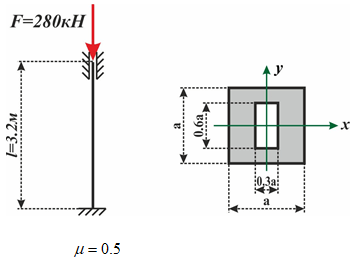

Дано: схема VII, способ закрепления III, материал – Ст.5,
Ответ

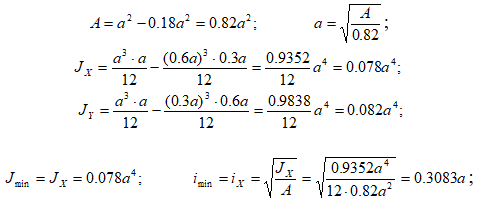

1) Определим необходимые геометрические характеристики сечения.
2) Определим размер поперечного сечения.
Условие устойчивости
