Произведите расчет трехшарнирной арки. Построить эпюры M, Q и N от всей вертикальной нагрузки, соответствующей заданию. Эпюры строить относительно оси арки.

Произведите расчет трехшарнирной арки.

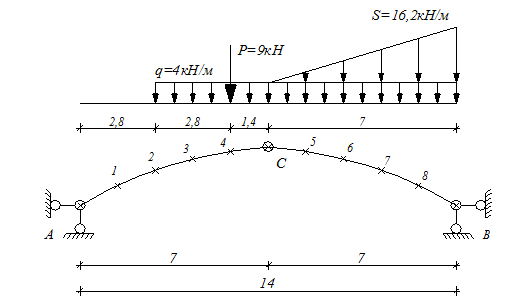

1. Показать расчетную схему арки согласно исходным данным.

2. Проверить геометрическую неизменяемость системы.

3. Горизонтальную проекцию оси арки разбить сечениями на четное число отрезков с шагом 0,1 L и сечения пронумеровать. Необходимо брать сечения под сосредоточенными силами, в точках, где начинается и прерывается распределенная нагрузка, в точках присоединения затяжки и коньковом шарнире.

4. Определить все геометрические параметры выбранных сечений и занести их в табл. 4.

5. Показать определение усилий Q₀ и M₀ во всех сечениях. Построить эпюры Q₀ и M₀.

6. Построить эпюры M, Q и N от всей вертикальной нагрузки, соответствующей заданию. Эпюры строить относительно оси арки.
