Произвести кинематический анализ. Определить реакции в опорах балки. Определить значения и построить эпюры поперечных сил и изгибающих моментов в поперечных сечениях балки.
- Сопротивление материалов
Условие:
1. Произвести кинематический анализ.
2. Определить реакции в опорах балки.
3. Определить значения и построить эпюры поперечных сил и изгибающих моментов в поперечных сечениях балки.
4. Для заданных сечений 1 и 2 построить линии влияния поперечных сил и изгибающих моментов.
5. По линиям влияния определить внутренние силовые факторы в заданных сечениях и сопоставить их со значениями на соответствующих эпюрах.

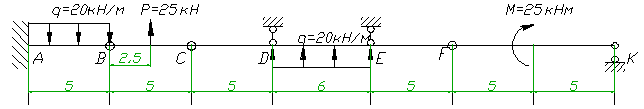

P=25 кН, М=25 кНм, q=20 кН/м, l=5 м, k=1,2
Решение:
1.Кинематический анализ:
необходимое условие геометрической неизменяемости:
W=3D-2Ш-Соп=3∙4-2∙3-6=0 - 4 диска (AВ, BС, СF, FK),
3 шарнира (B, C, F), 6 связей статики (3 в жесткой заделке A),
по одной связи в опорах D, E, K).
W=0, следовательно, система может быть неизменяемой.
достаточное условие:
Балка является шарнирно-консольной. Консоль АВ является геометрически неизменяемой статически определимой системой, балка BС присоединена
шарниром в точке B к консоли AB и шарниром в точке С к балке DE, которая со...
