Расчет консольной балки A=6, B=3, C=3, D=3 Требуется: 1. Нарисовать схему балки, указав размеры и величины нагрузок в соответствии с исходными данными.

Расчет консольной балки

A=6, B=3, C=3, D=3

Требуется:

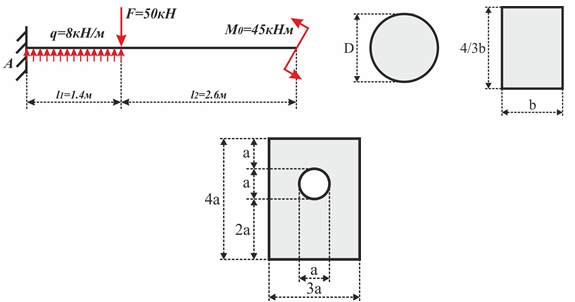

1.     Нарисовать схему балки, указав размеры и величины нагрузок в соответствии с исходными данными.

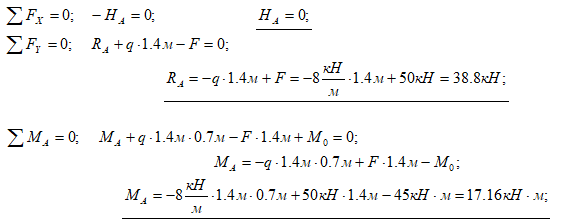

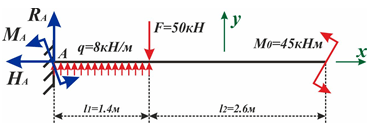

2.     Определить реакции закрепления.

3.     Построить эпюры поперечных сил  и изгибающих моментов .

4.     Подобрать из условия прочности размеры круглого и прямоугольного поперечного сечения.

5.     Построить эпюры распределения нормальных и касательных напряжений в опасном сечении по высоте подобранных в п.4 сечений.

6.     Там же вычислить нормальные и касательные напряжения для балки прямоугольного сечения на расстоянии  от верхнего края.

7.     Подобрать размеры сложного сечения из условия прочности.

8.     Построить эпюру нормальных напряжений в опасном сечении для сложного сечения.

Дано: , схема балки 3, сложное сечение 3,

;
