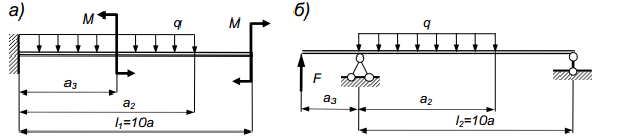

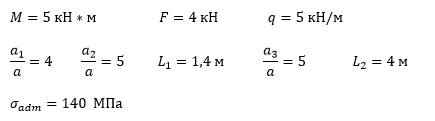

Расчет на прочность при изгибе 1. Построить эпюры поперечных сил Qy и изгибающих моментов Mz . 2. По допускаемым напряжениям σ_adm подобрать размеры заданных профилей поперечного сечения.

К стальному валу приложены три известных момента: М1, М2, М3 (рис. 01). Требуется:

1. установить, при каком значении момента Х угол поворота правого концевого сечения вала равен нулю;

Стержень ступенчатого сечения, выполненный из разнородных материалов (сталь и латунь), нагружен сосредоточенными силами. Требуется: 1. Построить эпюру продольных сил

Постройте эпюры продольных сил н, напряжений ку и перемещений для стержня ступенчатого сечения, испытывающего деформации растяжения, сжатия. Схема 4.
