Расчет на прочность пространственного бруса при сложном сопротивлении. Для выполнения работы заданы: 1. Схема пространственного бруса, длина его участков, форма поперечного сечения на каждом участке,
- Сопротивление материалов
Условие:
Расчет на прочность пространственного бруса при сложном сопротивлении.
Для выполнения работы заданы:
1. Схема пространственного бруса, длина его участков, форма поперечного сечения на каждом участке, расположение и значение внешних сил. Значение допускаемого напряжения [σ] для материала
При выполнении работы требуется:
1. Построить эпюры нормальных сил N, крутящих моментов Mz, изгибающих моментов Mx и My, поперечных сил Qx и Qy относительно главных центральных осей поперечных сечений.
2. Подобрать размеры указанных форм поперечных сечений на каждом участке бруса и проверить их прочность.
3. Определить положение нейтральной оси в наиболее нагруженных сечениях, площадки с максимальным нормальным, касательным, полным и эквивалентным напряжением
Дано:

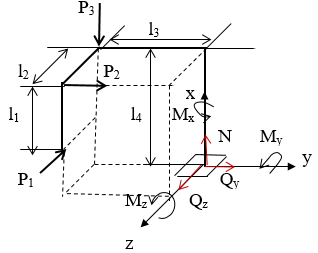

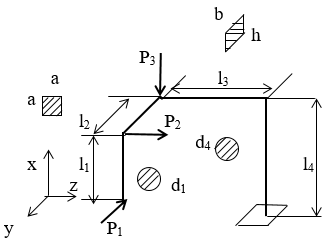

Рис.13
Решение:
1. Обозначение всех внешних сил, составление и решение уравнений равновесия относительно неизвестных внешних сил
Рис.13.1
2. Брус состоит из четырех прямолинейных элементов, перпендикулярных друг к дру...
