Условие:

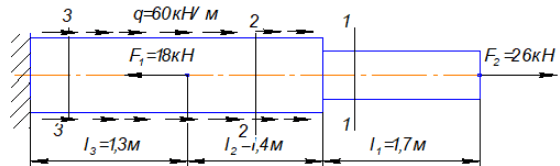

Для данного ступенчатого стержня требуется
а). Построить эпюры продольных сил N;
б) Рассчитать диаметры ступенчатого стержня;
в) Построить эпюру нормальных напряжений.

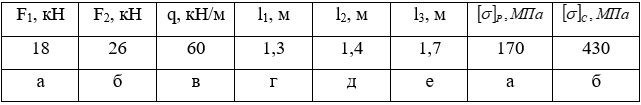

Таблица 1. Исходные данные к задаче 1.
Решение:
1.Методом сечений определяем продольные силы по длине ступенчатого стержня и строим их эпюры:

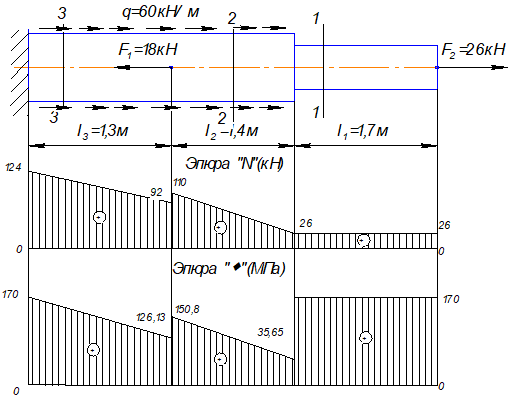

Рис.1. Эпюры продольных сил, нормальных напряжений и перемещений.
Рассматриваем стержень справа налево:
Участок -1
