решение задачи на тему:

Рассчитать на прочность заклёпочное соединение (рис. 2) (на срез, на смятие, на разрыв соединяемого листа). Растягивающее усилие –  Р; допускаемое напряжение среза – [τ_ср]; допускаемое напряжение при смятии - [σ_см];

Дата добавления: 15.06.2024

Условие задачи

Рассчитать на прочность заклёпочное соединение (рис. 2) (на срез, на смятие, на разрыв соединяемого листа).

Растягивающее усилие –  Р;

допускаемое напряжение среза – [τср];

допускаемое напряжение при смятии - [σсм];

допускаемое напряжение при растяжении – [σр];

общее количество заклёпок z=5 шт. (в одном ряду 3, в другом 2);

диаметр заклёпки – d;

соединяемых листа 2, габаритные размеры указаны в мм;

минимальная толщина листа 10 мм.

Дано:

Р=150 кН;

d=24 мм;

см]=9 МПа;

р]=70 МПа;

ср]=130 МПа.

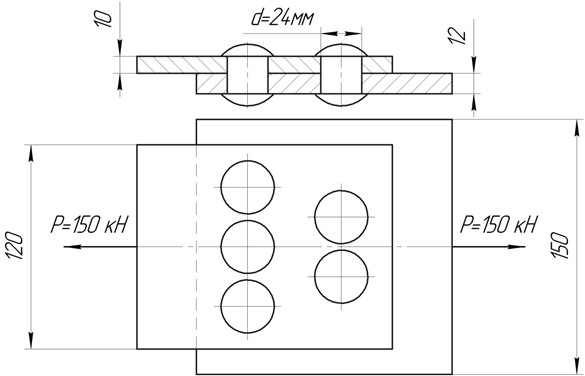

Рис. 2. Расчетная схема заклепочного соединения

Ответ

1. Расчет заклёпочного соединения на срез.

Условие прочности на срез:

Тогда:

Условие прочности на срез выполняется.

2. Расчет заклёпочного соедин...
