Спроектировать кронштейн из чугуна для подвеса осветительного прибора весом G = 500 Н. Допускаемое напряжение чугуна на растяжение 30 МПа, допускаемое напряжение на сжатие – 90 МП

24 января 2025
Сопротивление материалов

Условие:

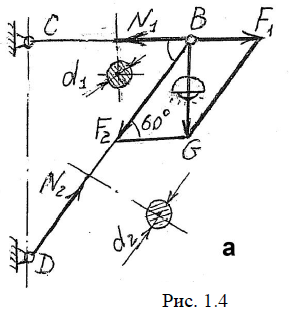

Спроектировать кронштейн из чугуна для подвеса осветительного прибора весом G = 500 Н. Допускаемое напряжение чугуна на растяжение допускаемое напряжение на сжатие – На рис.1.4а показана конструкция проектируемого кронштейна: это
треугольник, составленный из стержней СВ и BD круглого поперечного сечения,
соединённых шарнирами между собой и со стойкой CD. По условию

Решение:

1. Разложим заданное усилие (вес светильника) на направления стержней СВ и ВD. Имеем: причём первый из указанных стержней растянут, а второй сжат. К тому же
