Условие:

Стальная рама (модуль упругости E=2·105 МПа) нагружена сосредоточенными силами P, парой сил M  и равномерно распределенными силами интенсивностью q. Схемы нагружения рамы представлены на рис.

Требуется:

1. Определить внутренние силовые факторы (продольные силы N, поперечные силы Qy и изгибающие моменты Мz) в поперечных сечениях рамы, построить их  эпюры.

2. Из условия прочности по нормальным напряжениям подобрать двутавровое сечение, приняв значение допускаемых напряжений [σ] = 160 МПа.

3. Определить горизонтальное, вертикальное и полное перемещение заданного сечения рамы. Определить направление полного перемещения заданного сечения. Исходные данные, определяющие силу Р, момент пары сил М, интенсивность распределенной нагрузки q, длину a, представлены в таблице .

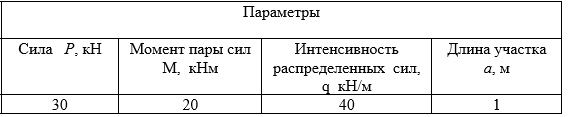

Исходные данные к расчетно-проектировочному  заданию «Расчет плоской рамы»

Решение:

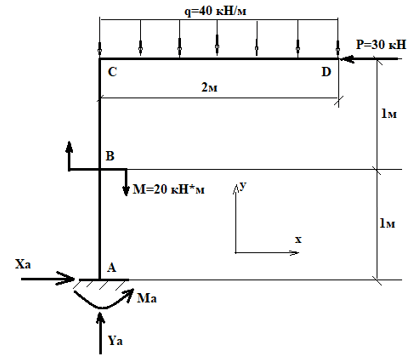

1. Составим расчетную схему.

2. Определим реакции заделки.

Составим уравнение моментов относительно точки А

Составим уравнение проекций всех сил на ось х
