Стальной стержень находится под действием продольной силы P и собственного веса. Найти перемещение сечения I-I (рисунок 1).
«Стальной стержень находится под действием продольной силы P и собственного веса. Найти перемещение сечения I-I (рисунок 1).»
- Сопротивление материалов
Условие:
Стальной стержень (
) находится под действием продольной силы P и собственного веса (
). Найти перемещение сечения I-I (рисунок 1).

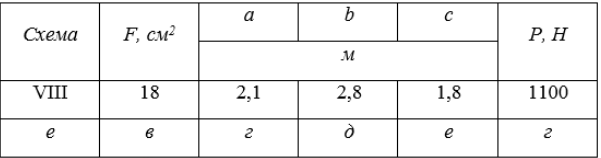

Числовые данные:

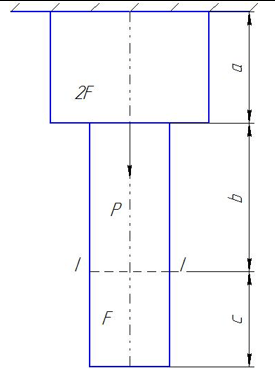

Рисунок 1
Решение:
При вычислениях за единицу длины принимаем мм, за единицу силы Н
1.Так как нормальные силы по длине стержня непостоянны, то построим эпюру нормальных сил.
Эпюру будем строить по участкам, применяя для определения нормальной силы метод сечений , т.е., проектируя на продольную ось стержня все нагрузки, приложенные ниже поперечного сечения, в котором определяется нормальная сила. При этом значения раст...
