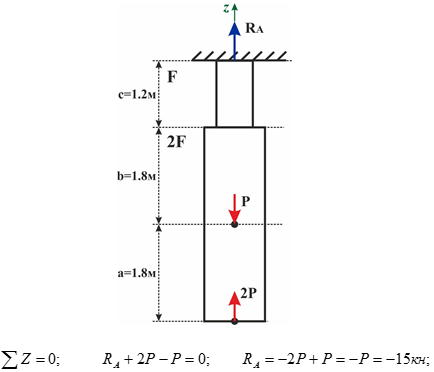

Стальной стержень находится под действием внешних осевых сил. Требуется: Построить эпюры продольных сил и нормальных напряжений. Оценить прочность стержня. Найти удлинение стержня.

Используя данные из таблицы 1 и расчетные схемы 1: 1. Построить эпюру внутренних сил N(x); 2. Рассчитать площади сечений исходя из заданных пропорций; 3. Построить эпюру удлинений Δℓ.

Для заданного стального бруса построить эпюры нормальных сил, напряжений и перемещений. Проверить прочность бруса и скорректировать его конфигурацию. Расчетные схемы выбирается из таблицы 1.1, числовые данные для расчета – из таблицы 1.2 . Исходные данные

Построить эпюру продольных сил, определить из условия прочности величину А. Найти также перемещение свободного конца бруса, приняв модуль Юнга E=200 ГПа. Исходные данные выбрать из таблицы. Нумерация участков от свободного конца бруса. & & & & & & \ hline
