Условие:

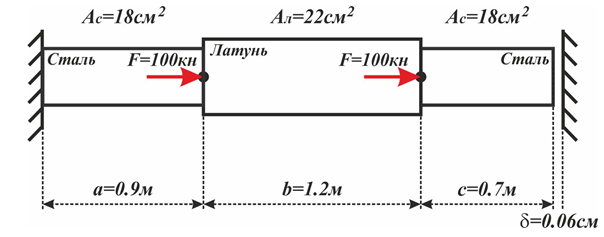

Стержень ступенчатого сечения, выполненный из разнородных материалов (сталь и латунь), нагружен сосредоточенными силами.
Требуется:
- Построить эпюру продольных сил N.
- Построить эпюру нормальных напряжений
.
Решение:

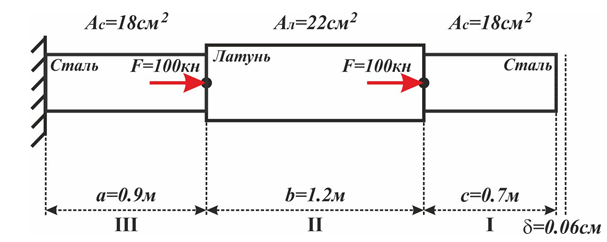

1) Выполним проверку факта закрытия зазора при действии сил на стержень.

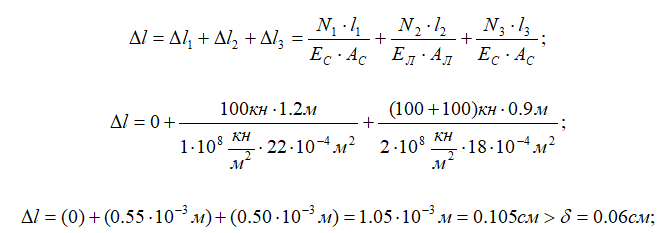

Полное удлинение стержня:
Вывод: Зазор закроется.
2) Запишем уравнение равновесия стержня.
