Требуется: 1. Определить момент на ведущем шкиве из уравнения равновесия. 2. Построить эпюру крутящего момента MX. 3. Подобрать сечение вала, удовлетворяющее условиям прочности и жесткости.

A=5, B=3, C=6, D=5.

Требуется:

1.     Определить момент на ведущем шкиве из уравнения равновесия.

2.     Построить эпюру крутящего момента M_X.

3.     Подобрать сечение вала, удовлетворяющее условиям прочности и жесткости.

4.     Построить эпюру распределения касательных напряжений в поперечном сечении на опасном участке.

5.     Построить график углов поворота сечений.

6.     На i-ом  участке определить и показать на рисунках

         а) касательные напряжения на гранях элемента, находящегося

             в состоянии чистого сдвига;

         б) положение главных площадок и главные напряжения для этого

             элемента;

         в) напряжения на гранях элемента, вырезанного под углом  β к оси

             вала;

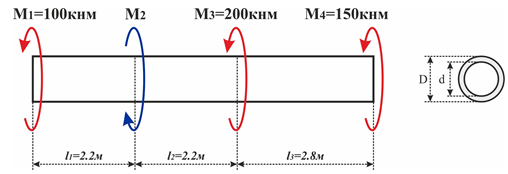

Дано: № ведущего шкива 2,
