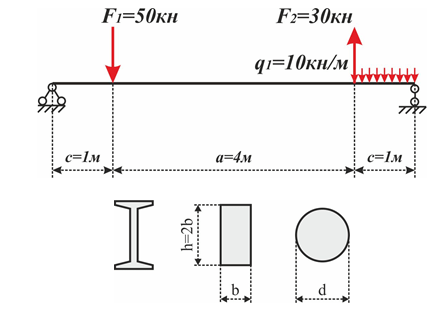

Условие:
Требуется:
1. Построить эпюры поперечных сил и изгибающих моментов.
2. Из условия прочности на изгиб подобрать сечения трех типов: двутавр, круг, прямоугольник с соотношением сторон h/b=2.
3. Сравнить веса балок.
Дано:
Решение:

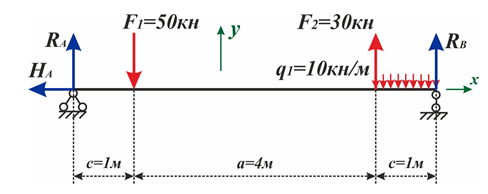

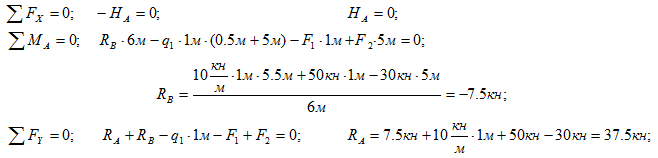

1) Определим реакции опор балки из уравнений равновесия балки.
2) Разобьем балку на 3 участка и запишем уравнения для поперечных сил и изгибающих моментов на каждом участке.
