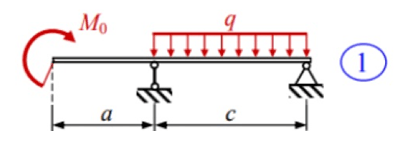

Условие задачи
Дано:
Требуется:
1) построить эпюры поперечных сил и изгибающих моментов.
2) для стальной балки из расчета на прочность подобрать сечение балки: двутавровое, прямоугольное с отношением высоты к ширине h/b =1,5, круглое и трубчатое с отношением d/D=0,8. Варианты исполнения сопоставить по металлоемкости.
3) Выполнить проверку прочности по касательным напряжениям.
Ответ
Отбросим связи ( опоры А и В) заменяя их действия на балку реакциями; реакцию шарнирно-неподвижной опоры A, не зная её направление разложим на две составляющие , направив вдоль осей координат z и у, реакцию шарнирно-подвижной опоры B направим перпендикулярно опорной поверхности Все нагрузки действуют перпендикулярно продольной оси балки, поэтому из уравнения проекций на горизонтальную ось z получается, что составляющая (ее мы не будем показывать). Условия равновесия балки записываем в виде: сумма моментов всех сил относительно опор А и В равна нулю. В качестве проверки правильности решения и...
