Требуется: Определить степень статической неопределимости. Раскрыть статическую неопределимость методом сил. Определить реакции опор. Построить эпюры изгибающих моментов и поперечных сил.

1. Определение степени статической неопределимости

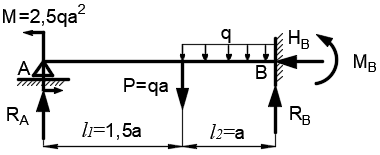

Степень статической неопределимости определяется разницей между числом неизвестных опорных реакций (рис. 14) и числом уравнений равновесия, которые можно составить для определения этих реакций:

n=n_оп.р.-n_{ур.равн.}=4-3=1.

Таким образом, система один раз статически неопределима.

Рис. 14

2. Раскрытие статической неопределимости методом сил

Для ...
