Условие задачи
Жестко защемленный одним концом стальной стержень круглого поперечного сечения скручивается четырьмя моментами
.
Требуется:
1. Построить эпюру крутящих моментов.
2. Из условия прочности определить диаметр вала, округлив его до ближайшего из следующих значений 30, 35, 40, 45, 50, 60, 70, 80, 90, 100, 200 мм.
3. Построить эпюру углов закручивания.

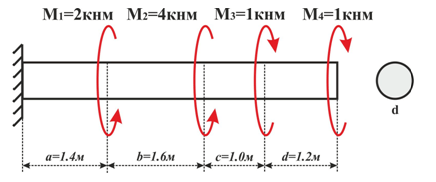

Схема 0.
Ответ

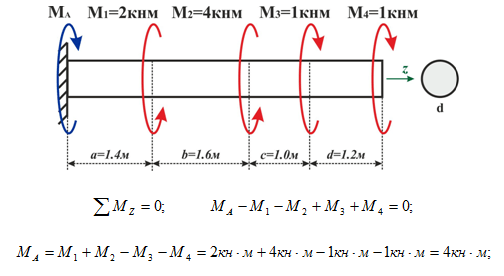

1) Определим реакцию опоры из уравнения равновесия вала.
2) Разобьем вал на 4 участка и запишем уравнения для крутящих моментов
и наибольших касательных напряжений
