Условие задачи
У образца диэлектрика круглого сечения диаметром d и толщиной h известна ёмкость Cx и тангенс диэлектрических потерь tg δ .
Определить величину абсолютной и относительной диэлектрической проницаемости, параметры параллельной и последовательной схем замещения, мощность диэлектрических потерь при напряжении U и частоте f , объёмное сопротивление ρV при напряжении U и токе сквозной проводимости Iс и электрическую прочность при напряжении пробоя Uпр , напряжение теплового пробоя. Числовые значения подстановочных величин приведены в таблице 2.3 методических указаний.

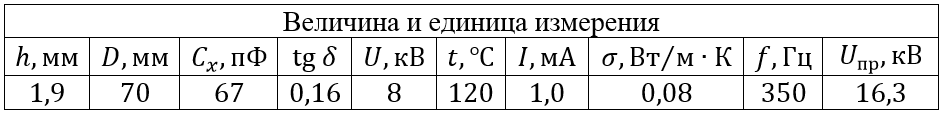

Исходные данные :
Ответ

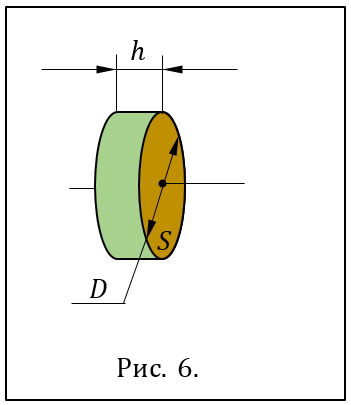

1. Если напряжение подведено к торцам диэлектрика (рис. 6), то его можно рассматривать как плоский конденсатор с круглыми обкладками, пространство между которыми средой с диэлектрической проницаемостью . Тогда:
