Решение задачи на тему

Определить диаметр поршня пневматического цилинд¬ра на штоке, которого создается усилие Q, если заданы сила зажима Р, ко¬эффициент, учитывающий потери от трения η и геометрические параметры приспособления.

  • Технологические машины и оборудование
Определить диаметр поршня пневматического цилинд¬ра на штоке, которого создается усилие Q, если заданы сила зажима Р, ко¬эффициент, учитывающий потери от трения η и геометрические параметры приспособления.

Условие:

Определить диаметр поршня пневматического цилинд­ра на штоке, которого создается усилие Q, если заданы сила зажима Р, ко­эффициент, учитывающий потери от трения η и геометрические параметры приспособления. Давление сжатого воздуха в пневмосети - 0,4 МПа.

Исходные данные:

P1 = 2,4 кН;

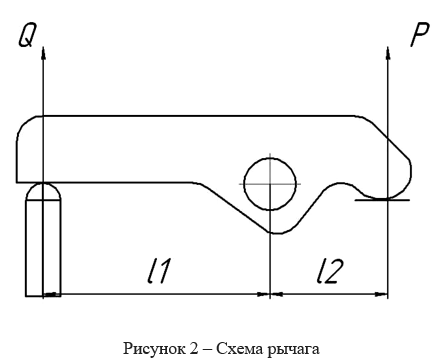

l1 = 50 мм;

l1/l2 = 1,4;

Решение:

Дано:

P1= 2,4 кН;

l1= 50 мм;

l1/l2= 1,4;

1) Определить силу Q которую должен развить пневмоцилиндр для закрепления заготовки с усилием 2,4 кН.

Находим формулу для определения силы Q:

где r радиус оси (по условию задачи r=4 мм);

- коэффициент трения на оси;
