Условие задачи

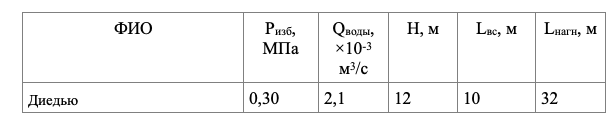

Подобрать насос для перекачивания воды при температуре 20ºС из открытой емкости в аппарат, работающий под избыточным давлением Pизб. Расход воды Qводы. Геометрическая высота подъема воды H. Длина трубопровода на линии всасывания Lвс, а на линии нагнетания - Lнагн.
На линии нагнетания имеется два отвода под углом 120°, десять отводов под углом 90° с радиусом поворота, равным шести диаметрам трубы и два нормальных вентиля. На всасывающем участке трубопровода установлено два прямоточных вентиля, находится четыре отвода под углом 90° с радиусом поворота, равным шести диаметрам трубы.
Ответ
1. Выбор трубопровода
Для всасывающего и нагнетательного трубопровода примем одинаковую скорость течения воды, равную 2 м/с. Тогда диаметр трубопровода будет равен
Выбираем стальную трубу наружным диаметром 40 мм, толщиной стенки 2 мм. Фактическая скорость воды в трубе
