Условие:
Балка АВ опирается на горизонтальную балку СD. Составить минимальное число уравнений статики для определения момента неподвижной заделки D, если СЕ = ЕD = 2b, АС = =3×СВ = 3b, Р = qb. Весом балок пренебречь (угол a - задан).
Решение:

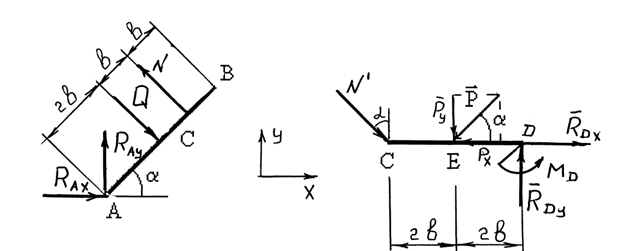

1. Расчленим систему и рассмотрим сначала равновесие стержня АВ. Проведём координатные оси xy и изобразим действующие на раму силы: равномерно распределённую нагрузку q, которую заменяем силой приложенной в середине участка распределения ( ), составляющие реакции шарнира А, реакцию , направленную перпендикулярно стержню АВ
